Original JYETech DSO-SHELL DSO150 15001K DIY Digital Oscilloscope Unassembled Kit With Housing

Original JYETech DSO-SHELL DSO150 15001K DIY Digital Oscilloscope Unassembled Kit With Housing

Roymall C.o.

$23.99 /$35.37

4.01642

Shipping to: United States

Express: 7-12 business days

Standard: 15-25 business days

location

കാർട്ടിലേക്ക് ചേർക്കുക ഇപ്പോൾ വാങ്ങുക

$28.99 /$35.37

Coupon Code

Direct purchase from the factory

*Name:
*Email:
*Phone:
*Quantity:
*Content:
Attachment:

Supports JPG, JPEG, PNG, PDF, EXCEL, WORD, RAR, ZIP, 7z formats

Credit or Debit Card

ഗ്യാരണ്ടീഡ് സേഫ് ചെക്കൗട്ട്

ഫ്രീ ഗിഫ്റ്റ്

ഏത് വാങ്ങലിനും സൗജന്യ സമ്മാനം

ഷിപ്പിംഗ് പോളസി

$9.9 ൽ കൂടുതൽ ഓർഡറുകൾക്ക് സൗജന്യ സ്റ്റാൻഡേർഡ് ഷിപ്പിംഗ്

റിട്ടേൺ പോളസി

സാധനങ്ങൾ ലഭിച്ച തീയതിയിൽ നിന്ന് 40 ദിവസത്തിനുള്ളിൽ റിട്ടേൺ ഇനങ്ങൾ സ്വീകരിക്കും. കസ്റ്റം ചെയ്ത ഇനങ്ങൾ റിട്ടേൺ ചെയ്യാനോ എക്സ്ചേഞ്ച് ചെയ്യാനോ കഴിയില്ല. ഇ-ഗിഫ്റ്റ് കാർഡ് ഉപയോഗിച്ച് വാങ്ങിയ ഇനങ്ങൾ എക്സ്ചേഞ്ച് മാത്രം ചെയ്യാനാകും; റീഫണ്ടുകൾ ബാധകമല്ല.

സൗജന്യ സമ്മാനം

Roymall-ലേക്ക് സ്വാഗതം, പ്രീമിയം ഡിപ്പാർട്ട്മെന്റ് സ്റ്റോർ ഗിഫ്റ്റുകൾ വാങ്ങുന്നതിനുള്ള നിങ്ങളുടെ പ്രൊഫഷണൽ വെബ്സൈറ്റ്. നിങ്ങളുടെ പിന്തുണയെ ഞങ്ങൾ വിലമതിക്കുകയും അഭിനന്ദിക്കുകയും ചെയ്യുന്നു, നിങ്ങളുടെ വാങ്ങലുകളിൽ അധികമായി ഒരു ആവേശം ചേർത്തുകൊണ്ട് നന്ദി പ്രകടിപ്പിക്കാൻ ഞങ്ങൾ ആഗ്രഹിക്കുന്നു. ഞങ്ങളോടൊപ്പം ഷോപ്പിംഗ് ചെയ്യുമ്പോൾ, നിങ്ങളുടെ ജീവിതശൈലിയെ മെച്ചപ്പെടുത്തുന്ന ഉയർന്ന നിലവാരമുള്ള ഉൽപ്പന്നങ്ങൾ മാത്രമല്ല നിങ്ങൾക്ക് ലഭിക്കുന്നത്, നിങ്ങളുടെ ഓരോ ഓർഡറിലും ഒരു എക്സ്ക്ലൂസീവ് സൗജന്യ സമ്മാനവും നിങ്ങൾക്ക് ലഭിക്കും. ഞങ്ങളുടെ ശേഖരം പര്യവേക്ഷണം ചെയ്യാനും നിങ്ങളുടെ തികഞ്ഞ സമ്മാനങ്ങൾ കണ്ടെത്താനും തയ്യാറാണോ? ഞങ്ങളുടെ പ്രീമിയം ഡിപ്പാർട്ട്മെന്റ് സ്റ്റോർ ഇനങ്ങളുടെ തിരഞ്ഞെടുപ്പ് പരിശോധിക്കുക, നിങ്ങളുടെ ഓർഡർ നൽകുക, നിങ്ങളുടെ വാങ്ങലിനൊപ്പം നിങ്ങളുടെ സൗജന്യ സമ്മാനം എത്തുന്നതിനായി ആവേശത്തോടെ കാത്തിരിക്കുക.

ഷിപ്പിംഗ് പോളസി

നിങ്ങളുടെ ഓർഡറുകൾ ലഭിച്ചതിന് ശേഷം ഞങ്ങൾ നിങ്ങൾക്ക് ഇനങ്ങൾ ഡെലിവർ ചെയ്യുന്നതിന് കഠിനമായി പ്രവർത്തിക്കുകയും അവ സുരക്ഷിതമായി എത്തുന്നുവെന്ന് ഉറപ്പാക്കുകയും ചെയ്യും. ഡെലിവറി വിശദാംശങ്ങൾ നിങ്ങളുടെ കൺഫർമേഷൻ ഇമെയിലിൽ നൽകും.മിക്ക കേസുകളിലും, ഓർഡറുകൾ 2 ദിവസത്തിനുള്ളിൽ പ്രോസസ്സ് ചെയ്യപ്പെടുന്നു.പ്രത്യേക സാഹചര്യങ്ങളിൽ, ഇത് ഇനിപ്പറയുന്ന രീതിയിൽ വൈകും: നിങ്ങൾ ശനിയാഴ്ച, ഞായറാഴ്ച അല്ലെങ്കിൽ പൊതു അവധിദിനങ്ങളിൽ ഒരു ഓർഡർ നൽകുമ്പോൾ, അത് 2 ദിവസം വൈകും..സാധാരണയായി, 5-7 ജോലി ദിവസങ്ങൾ (തിങ്കളാഴ്ച മുതൽ വെള്ളിയാഴ്ച വരെ) ആവശ്യമാണ്, ഫ്ലൈറ്റ് വൈകല്യം അല്ലെങ്കിൽ മറ്റ് പരിസ്ഥിതി ഘടകങ്ങളാൽ ബാധിക്കപ്പെടാതെ..ഞങ്ങളുടെ ഷിപ്പിംഗ് സേവനം ലോകമെമ്പാടുമുള്ളതിനാൽ, ഡെലിവറി സമയം നിങ്ങളുടെ സ്ഥാനത്തെ ആശ്രയിച്ചിരിക്കും, അതിനാൽ നിങ്ങൾ വിദൂര ജില്ലകളിലോ രാജ്യങ്ങളിലോ ആണെങ്കിൽ കുറച്ച് സമയമെടുക്കാം, ദയവായി ക്ഷമയോടെ കാത്തിരിക്കുക.

1. റിട്ടേൺ ആൻഡ് എക്സ്ചേഞ്ച് പോളസി

ഞങ്ങൾ roymall.com ൽ നിന്ന് മാത്രം വാങ്ങിയ ഇനങ്ങൾ സ്വീകരിക്കുന്നു. നിങ്ങൾ ഞങ്ങളുടെ പ്രാദേശിക ഡിസ്ട്രിബ്യൂട്ടർമാരിൽ നിന്നോ മറ്റ് റീട്ടെയിലർമാരിൽ നിന്നോ വാങ്ങിയാൽ, നിങ്ങൾക്ക് അവ ഞങ്ങളുടെ പക്കലേക്ക് തിരികെ നൽകാൻ കഴിയില്ല. ഫൈനൽ സെയിൽസ് ഇനങ്ങൾ അല്ലെങ്കിൽ സൗജന്യ സമ്മാനങ്ങൾ റിട്ടേൺ സ്വീകരിക്കില്ല. ഒരു റിട്ടേൺ ലഭിക്കാൻ, നിങ്ങളുടെ ഇനം ഉപയോഗിക്കാത്തതും നിങ്ങൾക്ക് ലഭിച്ച അതേ അവസ്ഥയിലുള്ളതുമായിരിക്കണം. ഇത് ഒറിജിനൽ പാക്കേജിംഗിലും ഉണ്ടായിരിക്കണം.ഞങ്ങളിൽ നിന്ന് റിട്ടേൺ നിർദ്ദേശങ്ങൾ ലഭിച്ച ശേഷം, ദയവായി നിങ്ങളുടെ റിട്ടേൺ ഇനങ്ങൾ പാക്ക് ചെയ്യുകയും നിങ്ങളുടെ പാക്കേജ് പ്രാദേശിക പോസ്റ്റ് ഓഫീസിലോ മറ്റൊരു കൊറിയറിലോ ഡ്രോപ്പ് ചെയ്യുകയും ചെയ്യുക.
നിങ്ങളുടെ റിട്ടേൺ അല്ലെങ്കിൽ എക്സ്ചേഞ്ച് ഇനം ലഭിച്ചതിന് ശേഷം 3-5 ജോലി ദിവസങ്ങൾക്കുള്ളിൽ ഞങ്ങൾ പ്രോസസ്സ് ചെയ്യും. റീഫണ്ട് നിങ്ങളുടെ യഥാർത്ഥ പേയ്മെന്റ് രീതിയിൽ സ്വയം പ്രോസസ്സ് ചെയ്യുകയും ക്രെഡിറ്റ് ചെയ്യുകയും ചെയ്യും.കസ്റ്റം ഉൽപ്പാദിപ്പിക്കുന്ന ഉൽപ്പന്നങ്ങൾ റിട്ടേൺ അല്ലെങ്കിൽ എക്സ്ചേഞ്ച് ചെയ്യാൻ കഴിയില്ല, ഇതിൽ കസ്റ്റം വലുപ്പം, കസ്റ്റം നിറം അല്ലെങ്കിൽ കസ്റ്റം പ്രിന്റ് ഉൾപ്പെടുന്നു.കൂടുതൽ സഹായം ആവശ്യമുണ്ടെങ്കിൽ, ദയവായി ഞങ്ങളെ ബന്ധപ്പെടുക. service@roymall.com അല്ലെങ്കിൽ Whatsapp: +447549870296

2.റീഫണ്ട് പോളസി

ഞങ്ങൾ റിട്ടേൺ പാക്കേജ് സ്വീകരിച്ചതിന് ശേഷം നിങ്ങൾക്ക് ഒരു പൂർണ്ണ റീഫണ്ട് അല്ലെങ്കിൽ 100% സ്റ്റോർ ക്രെഡിറ്റ് ലഭിക്കും. റീഫണ്ട് നിങ്ങളുടെ യഥാർത്ഥ പേയ്മെന്റ് രീതിയിൽ സ്വയം പ്രോസസ്സ് ചെയ്യുകയും ക്രെഡിറ്റ് ചെയ്യുകയും ചെയ്യും. ഷിപ്പിംഗ് ചെലവുകളും ഏതെങ്കിലും ചുമതലകളോ ഫീസോ റീഫണ്ട് ചെയ്യാനാകില്ല എന്നത് ശ്രദ്ധിക്കുക. പാക്കേജ് ഷിപ്പ് ചെയ്തുകഴിഞ്ഞാൽ അധിക ഷിപ്പിംഗ് ചെലവുകൾ റീഫണ്ട് ചെയ്യാനാകില്ല. ഈ ഫീസ് നൽകുന്നതിന് നിങ്ങൾ ഉത്തരവാദിയാണ്, ഓർഡർ ഞങ്ങളുടെ പക്കലേക്ക് തിരികെ ലഭിച്ചാലും ഞങ്ങൾക്ക് അവ ഒഴിവാക്കാനോ റീഫണ്ട് ചെയ്യാനോ കഴിയില്ല.ഞങ്ങൾ നിങ്ങളുടെ റിട്ടേൺ ഇനം സ്വീകരിച്ചതിന് ശേഷം ഞങ്ങൾ നിങ്ങൾക്ക് ഒരു ഇമെയിൽ അയയ്ക്കുകയും നിങ്ങളുടെ റിട്ടേൺ ഇനം ഞങ്ങൾ സ്വീകരിച്ചുവെന്ന് അറിയിക്കുകയും ചെയ്യും. നിങ്ങളുടെ റീഫണ്ട് അംഗീകരിച്ചതോ നിരസിച്ചതോ ആണെന്ന് ഞങ്ങൾ നിങ്ങളെ അറിയിക്കും.റീഫണ്ട് പ്രക്രിയയെക്കുറിച്ച് നിങ്ങൾക്ക് എന്തെങ്കിലും പ്രശ്നങ്ങൾ ഉണ്ടെങ്കിൽ, ദയവായി ഞങ്ങളെ ബന്ധപ്പെടുക. service@roymall.com അല്ലെങ്കിൽ Whatsapp: +447549870296

Videos for similar product

Loading product videos...

❮

❯

Products related to this item

Loading related products...

❮

❯

DSO Shell (DSO150) Oscilloscope DIY Kit:

1. DSO Shell has similar bandwitch as DSO138 though it contains significant improvements in structure, mechanical, and operation.

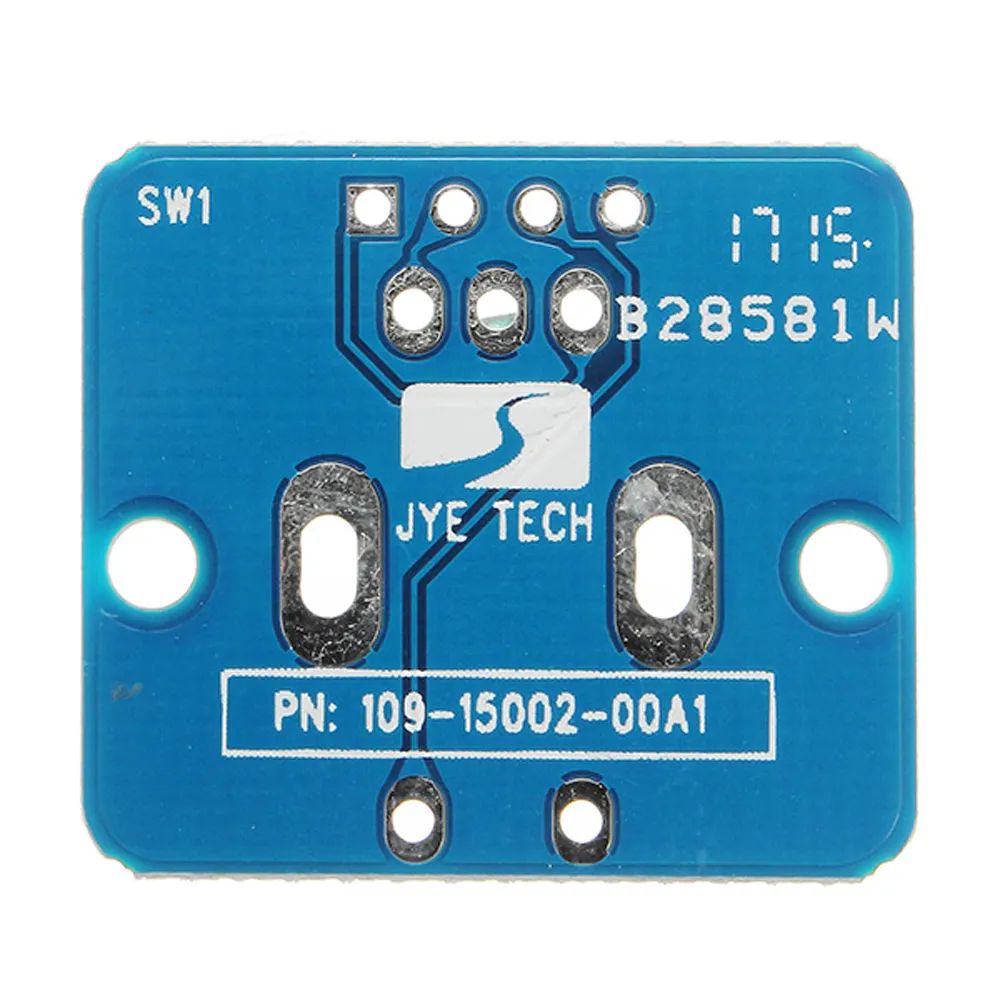

2. Display and MCU are now mounted on the same board (mainboard) to avoid using inter-board pin-headers. Feedback from DSO138 usres have shown that soldering on the pin-headers are often problematic for many beginners. Analog channel is placed on a separated board which contains most user install parts. This brings in better separation between analog and digital circuits. Without the analog portion the mainboard is actually a general purpose control board that can be used in many other applications. The mainboard is fully installed (except a few through-hold components) and factory tested before packing.
3. DSO Shell comes with full enclosure. The front panel and top/bottom brackets are flexiable for easy user modification.
4. Rotary encoder has been added. It makes parameter adjustment much quicker and easier.
5. The sensitivity of DSO Shell has been extended in both directions and is higher and wider than DSO138. It reaches 5mV/div --- 20V/div while DSO138 is only 10mV/div --- 5V/div.
6. DSO Shell runs on 9V (do not use power voltage higher than 10V!) power supply. Users need to prepare their own power supply since it is not included in the kits. The power jack on the mainboard accepts standare 5.5mm/2.1mm DC plug. Alternative 2-pin connector (0.1" pitch) is also provided for convenience to connect to different power sources.

Important Notes:

It is assumed that users have adaquate soldering skills and troubleshooting skills to assemble the DSO Shell kits. Buyers are advised that due to skills of user is involved in assembly it is not guaranteed every kit will end up being a working device. But we will make as much efforts as we can to approach that goal.
After receiving the kits users are urged to check mainboard and LCD by applying proper power supply. Report immediately to us or JYE Tech if problem or damage is found.

Characteristics of indicators:

Number of channel: 1
Analog bandwidth: 0 - 200KHz
Sensitivity: 5mV/Div - 20V/Div
Sensitivity error: < 5%
Resolution: 12-bit
Input Impedance: 1M ohm
Maximum input voltage: 50Vpk
Coupling: DC, AC, GND
Max real-time sampling rate: 1Msps
Timebase: 10us/Div - 500s/Div
Record length: 1024
Trigger modes: Auto, Normal, Single
Trigger types: Rising/falling edge
Trigger position: 1/2 of buffer size fixed
2.4-inch color TFT LCD with 320 x 240 resolution
Power supply: 9V DC (please make sure the power supply is 9V, lower or higher than 9V will cause problems.)
Supply current: 120mA @ 9V
Dimension: 115mm x 75mm x 22mm
Weight: 100 gram (not including cables and power supply)

Update informations: Component accessories and PCB board made a number of changes
Firmwares: Click to open
Users Manual: Click to open
Mainboard Schematic: Click to open
Analog board Schematic: Click to open
How to Use the DSO150 Library: Click to open
Source codes: Click to open
FAQ, Tips, and Troubleshooting: Click to open

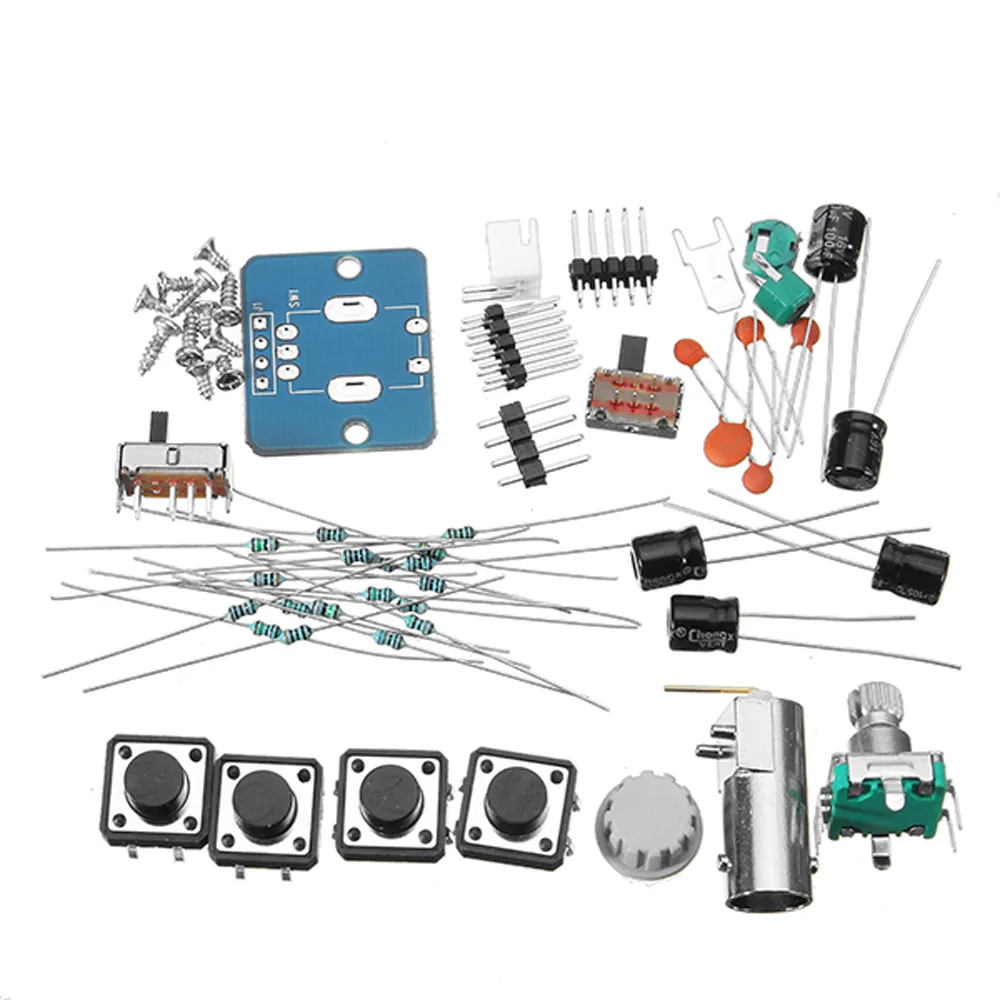

Package includes:

1 x DIY DSO150 Digital Oscilloscope Kit (There may be a color difference)
1 x EN Instruction

Reviews(2894)

4.90

norwenkel

5.0

Just received the DSO 150 with pre solder SMD parts. About 2 hours are needed to solder the needed parts. After doing the voltage function tests and calibration of the probe the two boards are mounted into the cover. Adding an external 9V power supply and ready to go. By the way, test voltage V4 shows up 1.5 V instead of the mentioned 1.61 V. Hope that´s ok!
Just a short hint: Do not use a normal 9V battery. It will last just for a short time and you can be not sure if the DSO 150 display correct data.
reru48

5.0

I have added an USB-UART (serial) converter and have flashed an extended firmware from toshi, see http://www.jyetech.com/forum/viewtopic.php?f=19&t=1206#p4062
I have described the modification to export the waveform data and plot it in program GNUplot under Ubuntu, Mac OS and Windows, see: http://www.rudiswiki.de/wiki9/JyeTechDSO150
