Beitian Dual BN-220 GPS GLONASS Antenna Module TTL Level RC Drone Airplane

Beitian Dual BN-220 GPS GLONASS Antenna Module TTL Level RC Drone Airplane

Roymall C.o.

$12.00 /$48.79

4.21111

Shipping to: United States

Express: 7-12 business days

Standard: 15-25 business days

location

കാർട്ടിലേക്ക് ചേർക്കുക ഇപ്പോൾ വാങ്ങുക

$39.99 /$48.79

Coupon Code

Direct purchase from the factory

*Name:
*Email:
*Phone:
*Quantity:
*Content:
Attachment:

Supports JPG, JPEG, PNG, PDF, EXCEL, WORD, RAR, ZIP, 7z formats

Credit or Debit Card

ഗ്യാരണ്ടീഡ് സേഫ് ചെക്കൗട്ട്

ഫ്രീ ഗിഫ്റ്റ്

ഏത് വാങ്ങലിനും സൗജന്യ സമ്മാനം

ഷിപ്പിംഗ് പോളസി

$9.9 ൽ കൂടുതൽ ഓർഡറുകൾക്ക് സൗജന്യ സ്റ്റാൻഡേർഡ് ഷിപ്പിംഗ്

റിട്ടേൺ പോളസി

സാധനങ്ങൾ ലഭിച്ച തീയതിയിൽ നിന്ന് 40 ദിവസത്തിനുള്ളിൽ റിട്ടേൺ ഇനങ്ങൾ സ്വീകരിക്കും. കസ്റ്റം ചെയ്ത ഇനങ്ങൾ റിട്ടേൺ ചെയ്യാനോ എക്സ്ചേഞ്ച് ചെയ്യാനോ കഴിയില്ല. ഇ-ഗിഫ്റ്റ് കാർഡ് ഉപയോഗിച്ച് വാങ്ങിയ ഇനങ്ങൾ എക്സ്ചേഞ്ച് മാത്രം ചെയ്യാനാകും; റീഫണ്ടുകൾ ബാധകമല്ല.

സൗജന്യ സമ്മാനം

Roymall-ലേക്ക് സ്വാഗതം, പ്രീമിയം ഡിപ്പാർട്ട്മെന്റ് സ്റ്റോർ ഗിഫ്റ്റുകൾ വാങ്ങുന്നതിനുള്ള നിങ്ങളുടെ പ്രൊഫഷണൽ വെബ്സൈറ്റ്. നിങ്ങളുടെ പിന്തുണയെ ഞങ്ങൾ വിലമതിക്കുകയും അഭിനന്ദിക്കുകയും ചെയ്യുന്നു, നിങ്ങളുടെ വാങ്ങലുകളിൽ അധികമായി ഒരു ആവേശം ചേർത്തുകൊണ്ട് നന്ദി പ്രകടിപ്പിക്കാൻ ഞങ്ങൾ ആഗ്രഹിക്കുന്നു. ഞങ്ങളോടൊപ്പം ഷോപ്പിംഗ് ചെയ്യുമ്പോൾ, നിങ്ങളുടെ ജീവിതശൈലിയെ മെച്ചപ്പെടുത്തുന്ന ഉയർന്ന നിലവാരമുള്ള ഉൽപ്പന്നങ്ങൾ മാത്രമല്ല നിങ്ങൾക്ക് ലഭിക്കുന്നത്, നിങ്ങളുടെ ഓരോ ഓർഡറിലും ഒരു എക്സ്ക്ലൂസീവ് സൗജന്യ സമ്മാനവും നിങ്ങൾക്ക് ലഭിക്കും. ഞങ്ങളുടെ ശേഖരം പര്യവേക്ഷണം ചെയ്യാനും നിങ്ങളുടെ തികഞ്ഞ സമ്മാനങ്ങൾ കണ്ടെത്താനും തയ്യാറാണോ? ഞങ്ങളുടെ പ്രീമിയം ഡിപ്പാർട്ട്മെന്റ് സ്റ്റോർ ഇനങ്ങളുടെ തിരഞ്ഞെടുപ്പ് പരിശോധിക്കുക, നിങ്ങളുടെ ഓർഡർ നൽകുക, നിങ്ങളുടെ വാങ്ങലിനൊപ്പം നിങ്ങളുടെ സൗജന്യ സമ്മാനം എത്തുന്നതിനായി ആവേശത്തോടെ കാത്തിരിക്കുക.

ഷിപ്പിംഗ് പോളസി

നിങ്ങളുടെ ഓർഡറുകൾ ലഭിച്ചതിന് ശേഷം ഞങ്ങൾ നിങ്ങൾക്ക് ഇനങ്ങൾ ഡെലിവർ ചെയ്യുന്നതിന് കഠിനമായി പ്രവർത്തിക്കുകയും അവ സുരക്ഷിതമായി എത്തുന്നുവെന്ന് ഉറപ്പാക്കുകയും ചെയ്യും. ഡെലിവറി വിശദാംശങ്ങൾ നിങ്ങളുടെ കൺഫർമേഷൻ ഇമെയിലിൽ നൽകും.മിക്ക കേസുകളിലും, ഓർഡറുകൾ 2 ദിവസത്തിനുള്ളിൽ പ്രോസസ്സ് ചെയ്യപ്പെടുന്നു.പ്രത്യേക സാഹചര്യങ്ങളിൽ, ഇത് ഇനിപ്പറയുന്ന രീതിയിൽ വൈകും: നിങ്ങൾ ശനിയാഴ്ച, ഞായറാഴ്ച അല്ലെങ്കിൽ പൊതു അവധിദിനങ്ങളിൽ ഒരു ഓർഡർ നൽകുമ്പോൾ, അത് 2 ദിവസം വൈകും..സാധാരണയായി, 5-7 ജോലി ദിവസങ്ങൾ (തിങ്കളാഴ്ച മുതൽ വെള്ളിയാഴ്ച വരെ) ആവശ്യമാണ്, ഫ്ലൈറ്റ് വൈകല്യം അല്ലെങ്കിൽ മറ്റ് പരിസ്ഥിതി ഘടകങ്ങളാൽ ബാധിക്കപ്പെടാതെ..ഞങ്ങളുടെ ഷിപ്പിംഗ് സേവനം ലോകമെമ്പാടുമുള്ളതിനാൽ, ഡെലിവറി സമയം നിങ്ങളുടെ സ്ഥാനത്തെ ആശ്രയിച്ചിരിക്കും, അതിനാൽ നിങ്ങൾ വിദൂര ജില്ലകളിലോ രാജ്യങ്ങളിലോ ആണെങ്കിൽ കുറച്ച് സമയമെടുക്കാം, ദയവായി ക്ഷമയോടെ കാത്തിരിക്കുക.

1. റിട്ടേൺ ആൻഡ് എക്സ്ചേഞ്ച് പോളസി

ഞങ്ങൾ roymall.com ൽ നിന്ന് മാത്രം വാങ്ങിയ ഇനങ്ങൾ സ്വീകരിക്കുന്നു. നിങ്ങൾ ഞങ്ങളുടെ പ്രാദേശിക ഡിസ്ട്രിബ്യൂട്ടർമാരിൽ നിന്നോ മറ്റ് റീട്ടെയിലർമാരിൽ നിന്നോ വാങ്ങിയാൽ, നിങ്ങൾക്ക് അവ ഞങ്ങളുടെ പക്കലേക്ക് തിരികെ നൽകാൻ കഴിയില്ല. ഫൈനൽ സെയിൽസ് ഇനങ്ങൾ അല്ലെങ്കിൽ സൗജന്യ സമ്മാനങ്ങൾ റിട്ടേൺ സ്വീകരിക്കില്ല. ഒരു റിട്ടേൺ ലഭിക്കാൻ, നിങ്ങളുടെ ഇനം ഉപയോഗിക്കാത്തതും നിങ്ങൾക്ക് ലഭിച്ച അതേ അവസ്ഥയിലുള്ളതുമായിരിക്കണം. ഇത് ഒറിജിനൽ പാക്കേജിംഗിലും ഉണ്ടായിരിക്കണം.ഞങ്ങളിൽ നിന്ന് റിട്ടേൺ നിർദ്ദേശങ്ങൾ ലഭിച്ച ശേഷം, ദയവായി നിങ്ങളുടെ റിട്ടേൺ ഇനങ്ങൾ പാക്ക് ചെയ്യുകയും നിങ്ങളുടെ പാക്കേജ് പ്രാദേശിക പോസ്റ്റ് ഓഫീസിലോ മറ്റൊരു കൊറിയറിലോ ഡ്രോപ്പ് ചെയ്യുകയും ചെയ്യുക.
നിങ്ങളുടെ റിട്ടേൺ അല്ലെങ്കിൽ എക്സ്ചേഞ്ച് ഇനം ലഭിച്ചതിന് ശേഷം 3-5 ജോലി ദിവസങ്ങൾക്കുള്ളിൽ ഞങ്ങൾ പ്രോസസ്സ് ചെയ്യും. റീഫണ്ട് നിങ്ങളുടെ യഥാർത്ഥ പേയ്മെന്റ് രീതിയിൽ സ്വയം പ്രോസസ്സ് ചെയ്യുകയും ക്രെഡിറ്റ് ചെയ്യുകയും ചെയ്യും.കസ്റ്റം ഉൽപ്പാദിപ്പിക്കുന്ന ഉൽപ്പന്നങ്ങൾ റിട്ടേൺ അല്ലെങ്കിൽ എക്സ്ചേഞ്ച് ചെയ്യാൻ കഴിയില്ല, ഇതിൽ കസ്റ്റം വലുപ്പം, കസ്റ്റം നിറം അല്ലെങ്കിൽ കസ്റ്റം പ്രിന്റ് ഉൾപ്പെടുന്നു.കൂടുതൽ സഹായം ആവശ്യമുണ്ടെങ്കിൽ, ദയവായി ഞങ്ങളെ ബന്ധപ്പെടുക. service@roymall.com അല്ലെങ്കിൽ Whatsapp: +447549870296

2.റീഫണ്ട് പോളസി

ഞങ്ങൾ റിട്ടേൺ പാക്കേജ് സ്വീകരിച്ചതിന് ശേഷം നിങ്ങൾക്ക് ഒരു പൂർണ്ണ റീഫണ്ട് അല്ലെങ്കിൽ 100% സ്റ്റോർ ക്രെഡിറ്റ് ലഭിക്കും. റീഫണ്ട് നിങ്ങളുടെ യഥാർത്ഥ പേയ്മെന്റ് രീതിയിൽ സ്വയം പ്രോസസ്സ് ചെയ്യുകയും ക്രെഡിറ്റ് ചെയ്യുകയും ചെയ്യും. ഷിപ്പിംഗ് ചെലവുകളും ഏതെങ്കിലും ചുമതലകളോ ഫീസോ റീഫണ്ട് ചെയ്യാനാകില്ല എന്നത് ശ്രദ്ധിക്കുക. പാക്കേജ് ഷിപ്പ് ചെയ്തുകഴിഞ്ഞാൽ അധിക ഷിപ്പിംഗ് ചെലവുകൾ റീഫണ്ട് ചെയ്യാനാകില്ല. ഈ ഫീസ് നൽകുന്നതിന് നിങ്ങൾ ഉത്തരവാദിയാണ്, ഓർഡർ ഞങ്ങളുടെ പക്കലേക്ക് തിരികെ ലഭിച്ചാലും ഞങ്ങൾക്ക് അവ ഒഴിവാക്കാനോ റീഫണ്ട് ചെയ്യാനോ കഴിയില്ല.ഞങ്ങൾ നിങ്ങളുടെ റിട്ടേൺ ഇനം സ്വീകരിച്ചതിന് ശേഷം ഞങ്ങൾ നിങ്ങൾക്ക് ഒരു ഇമെയിൽ അയയ്ക്കുകയും നിങ്ങളുടെ റിട്ടേൺ ഇനം ഞങ്ങൾ സ്വീകരിച്ചുവെന്ന് അറിയിക്കുകയും ചെയ്യും. നിങ്ങളുടെ റീഫണ്ട് അംഗീകരിച്ചതോ നിരസിച്ചതോ ആണെന്ന് ഞങ്ങൾ നിങ്ങളെ അറിയിക്കും.റീഫണ്ട് പ്രക്രിയയെക്കുറിച്ച് നിങ്ങൾക്ക് എന്തെങ്കിലും പ്രശ്നങ്ങൾ ഉണ്ടെങ്കിൽ, ദയവായി ഞങ്ങളെ ബന്ധപ്പെടുക. service@roymall.com അല്ലെങ്കിൽ Whatsapp: +447549870296

Videos for similar product

Loading product videos...

❮

❯

Products related to this item

Loading related products...

❮

❯

Description ^{User Manual}

Dimension : 22mm*20mm*6mm

Weight : 5.3g

Connector : 1.00mm spacing between the 4pins patch seat

Specification

Electrical Characteristics

Chipset : 8030-KT

Receiving Format : GPS,GLONASS,Galileo,BeiDou,QZSS and SBAS

Frequency : GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo

Channels : 72 Searching Channel

Sensitivity

Tracking : -167dBm

Reacquisition : -160dBm

Cold start : -148dBm

Hot start : -156dBm

Accuracy

Position Horizontal : 2.0 m CEP 2D RMS SBAS Enable (Typical Open Sky)

Rate : 0.1m/sec 95% (SA off)

Timing : 1us synchronized to GPS time

Acquisition Time

Cold Start : 26s

Warm start : 25s

Hot start : 1s

Data and Update Rate

Support Rate : 4800bps to 921600bps,Default 9600bps

Data Level : TTL or RS-232,Default TTL level

Data Protocol : NMEA-0183 or UBX, Default NMEA-0183

Single GNSS : 1Hz-18Hz

Concurrent GNSS : 1Hz-10Hz,Default 1Hz

Operational Limits

Altitude : 50,000m Max

Rate : 515m/s Max

Acceleration : Less than 4g

Power consumption

VCC : DC Voltage 3.0V-5.5V,Typical: 5.0V

Current : Capture 50mA/5.0V

Operating temp :-40 °C ~ +85°C

Storage Temp : -40°C ~ +105°C

Indicator :

TX LED:blue.The data output, TX LED flashing

PPS LED:red.PPS LED not bright when GPS not fixed,flashing when fixed

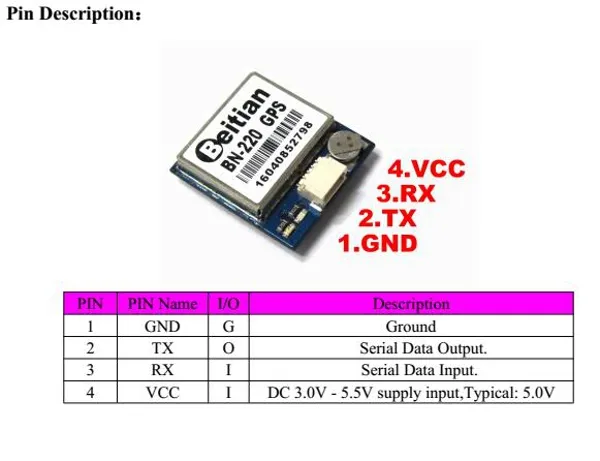

Wiring:

GND,TX output,RX input,VCC(3.0v-5.5v)

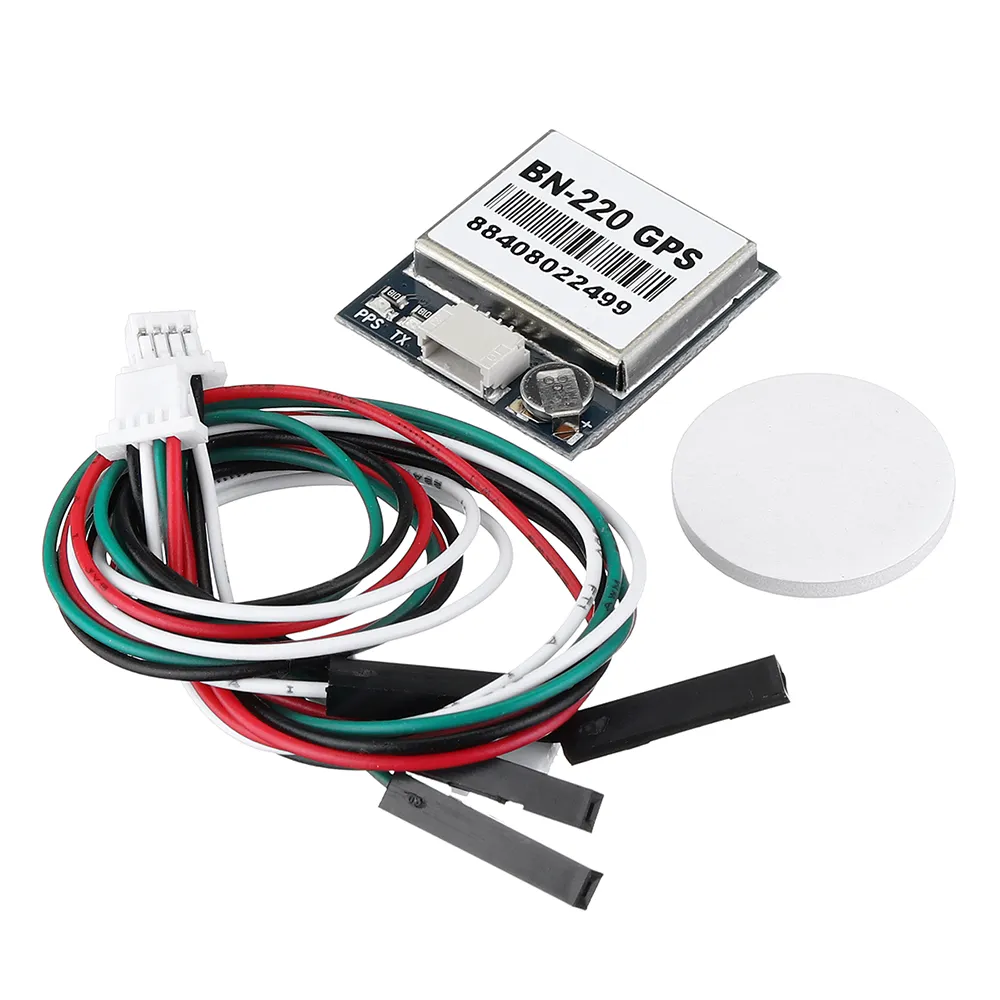

Package including :

1 x BN-220 GPS Module

2 x 15cm Cable

Reviews(3945)

5.00

David_Perez

5.0

Producto recibido en tiempo y forma ofertado.
⚠️La unidad que me ha llegado no ha traído ningún tipo de documentación de instalación o esquema de conexiones.
Gracias a los aportes de esquemas de conexión de otras tiendas en la Red, y videoturiales de su instalación y configuración, he conseguido llevar a buen puerto su instalación.
ℹLas conexiones son las que he dejado en el apartado de fotos. Recordando que la salida de Tx del GPS se conecta al Rx de la placa y el Rx del GPS se conecta al Tx de la placa Fc.
Se conectan cruzados para que exista la comunicación de lectura y escritura de información entre dispositivos.
✅Tras su conexión a la Fc, hay que dar de alta en Betafligth el sensor, teniendo en cuenta el UART donde se ha conectado, todo esto en la pestaña de puertos.
Después de activar el tick de GPS en la pestaña de configuración, es interesante definir el servicio en caso de failsafe y poder utilizar también el modo RTH, para que según la información que aporta el GPS, el dron vuelva a su origen de despegue de la forma configurada, tanto altura, velocidad, ángulo de ataque, velocidad de descenso o distancia de aproximación.
Todas estas opciones, intuitivas en su configuración.
🟢La primera vez que conectas la antena y lo dejas que busque los satélites para su funcionamiento, el tiempo que emplea en realizar esta tarea puede llegar a ser suficiente como para agotar una batería, hay que tener este tiempo muy en cuenta ya que el dron al estar encendido y no en vuelo, tanto la fc como el vtx acumulan temperatura, pudiendo llegar a ser crítica esta temperatura.
‼️Recomiendo encarecidamente, no dejar el equipo desatendido en ningún caso, al igual que ir controlando la temperatura, con el fin de evitar averías accidentales.
✅La antena GPS, trae una pequeña batería que se encarga de dar servicio al almacenamiento de localización de los últimos satelites, de esta forma, el tiempo empleado para recuperar los satelites (en futuras conexiones), se ve mermada notablemente👍.
⚠️Resulta interesante, que la antena esté en la posición idónea, con el fin de tener acceso directo al cielo, a poder ser, lejos del vtx, Fc o antenas, con el fin de evitar posibles interferencias.

⁉️Si este comentario te ha resultado útil, dale un like👍, para poder ayudar a más personas.
KayCox

5.0

best value for a small inav compatible gps. even in the house it just takes seconds for gps fix and getting 12satteloites on my test even indoors! Love it. see picture with size comparison to a normal m8n gps disc...
